最近新出的京东云无线宝AX1800 Pro挺多人来问的，可以赚积分换京豆或京东E卡，有点吸引人。本篇测试一下AX1800 Pro的性能如何。

一、外观与配件

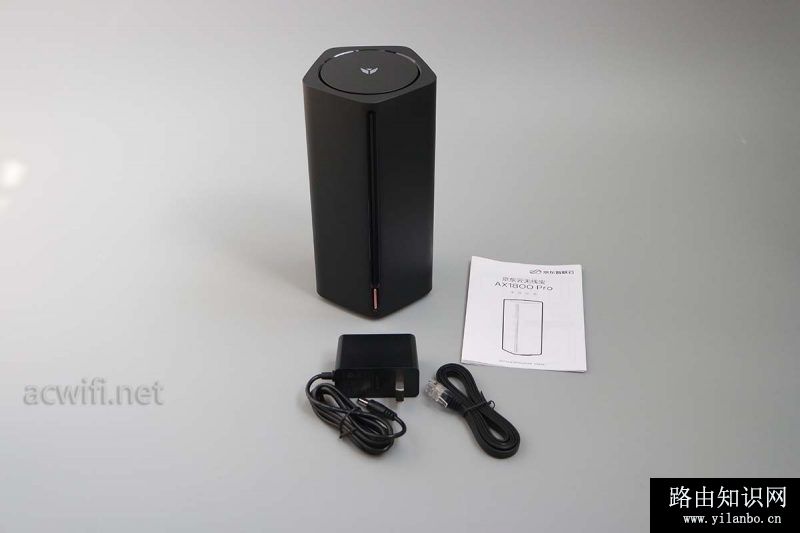

京东云无线宝AX1800是内置天线设计，黑色的立式机身，路由器的摆放更省空间。配件里包含了一根网线。

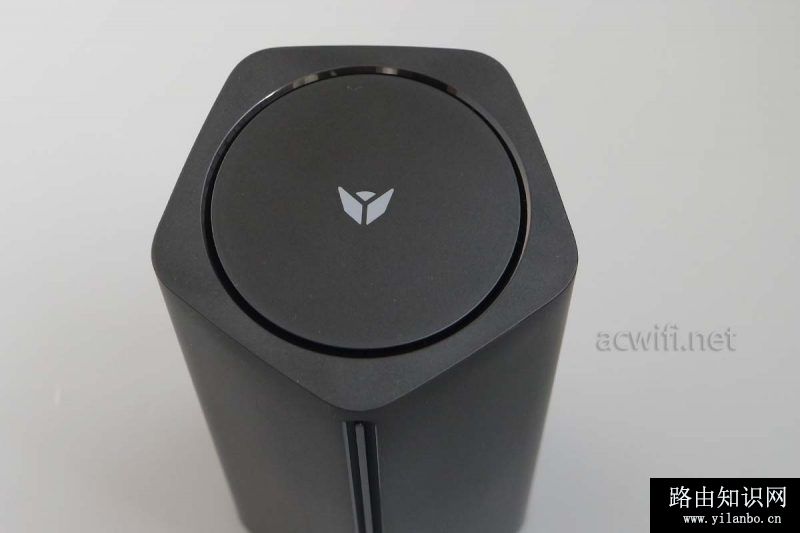

路由器机身顶部有个京东云无线宝的LOGO：

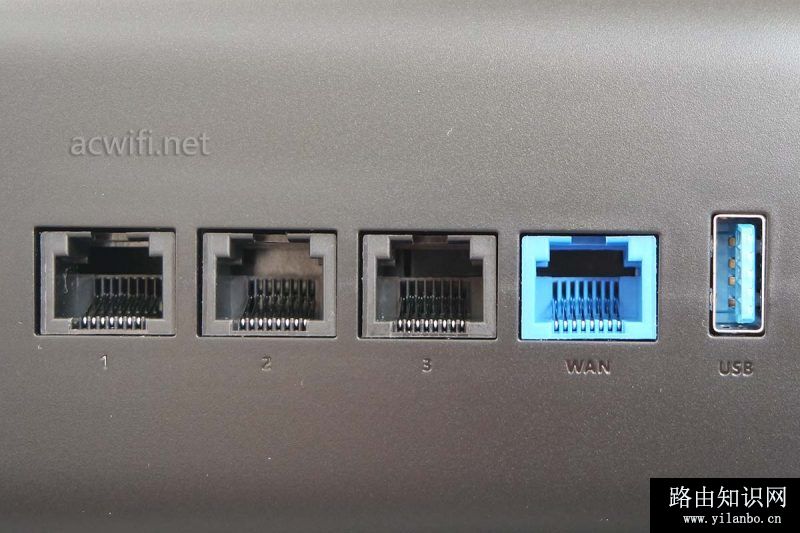

机身背面接口包括3个千兆LAN口、1个千兆WAN口，还有一个USB3.0接口，当今400元内的WiFi 6无线路由器带USB接口的真不多，而且这款是带USB3.0的。

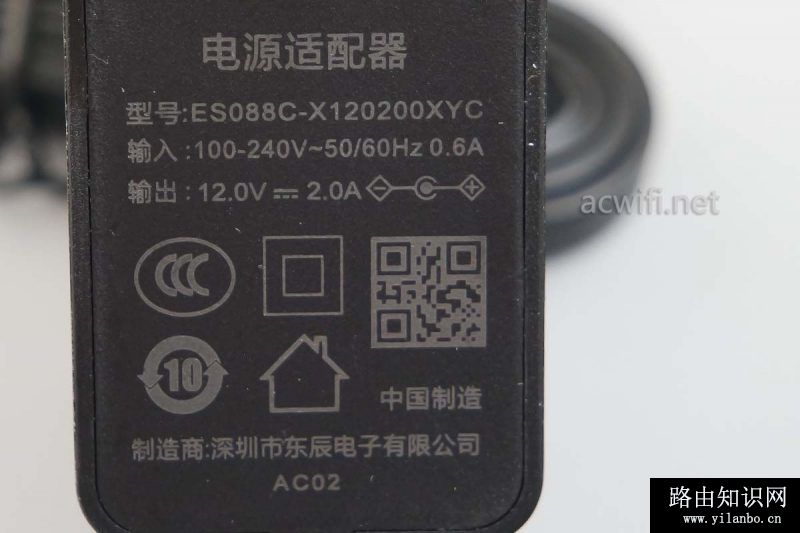

电源输出规格是12V/2A，因为带USB3.0接口，这个12V/2A的规格很有必要。

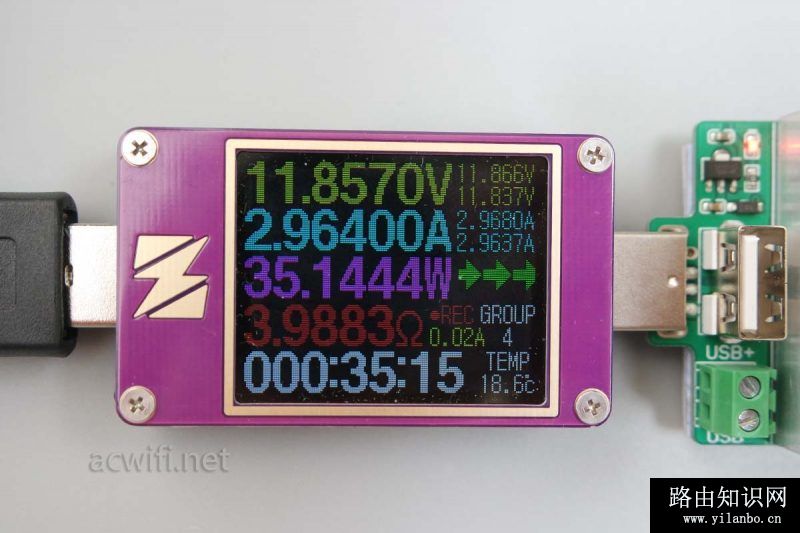

测了一下这款电源适配器的最大输出电流，当输出电流超过2.97A时自动断电保护，电源输出功率非常充足。

二、硬件配置与拆机

京东云无线宝AX1800 Pro采用的CPU是高通的IPQ6000，四核心频率1.2GHz，64位 ARM Cortex-A53架构，14nm制程，内置1.5GHz NPU（network processing unit），算力11040DMIPS（CPU的整数运算能力，看看就好）；

内存方面商品详情页内说明了是512MB内存，比其它多数无线路由器的内存要大一倍；

无线参数方面，2.4G支持最高速率574Mbps（2x2mimo 40MHz频宽），5G最高速率1201Mbps（2x2mimo 80MHz频宽）；

从CPU的型号和无线参数可以看出2.4G 无线芯片型号是QCN5022，5G无线芯片型号是QCN5055；

这款AX1800 Pro，还集成了64GB eMMC“硬盘”，可以赚积分时缓存数据使用，或不做缓存就可以拿来当内置硬盘来存放文件使用，可以共享一些电影、文件，如果觉得容量不够大，可以通过USB3.0接口外接移动硬盘或U盘的。

有4颗独立的FEM芯片（功率放大器和低噪声放大器），独立的就是外置的意思。如下图说明是用了Skyworks品牌的FEM芯片，稍后通过拆机可以看清楚FEM芯片型号。通常拥有独立FEM芯片的无线信号都比较强。

以下通过拆机看一看更详细的硬件信息。

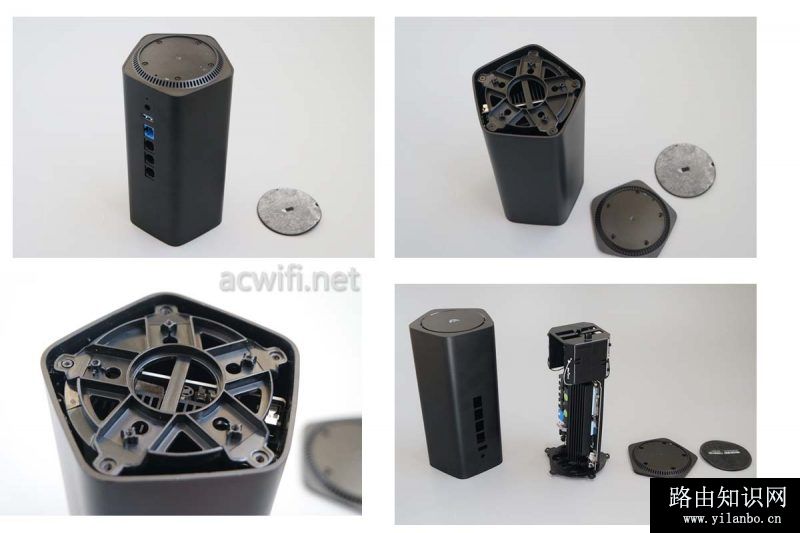

从机身底部开始拆，螺丝挺多的。底盖5颗螺丝，里面支架也有5颗螺丝，都卸下螺丝之后，就可以抽出主板以及主体支架了。如下图：

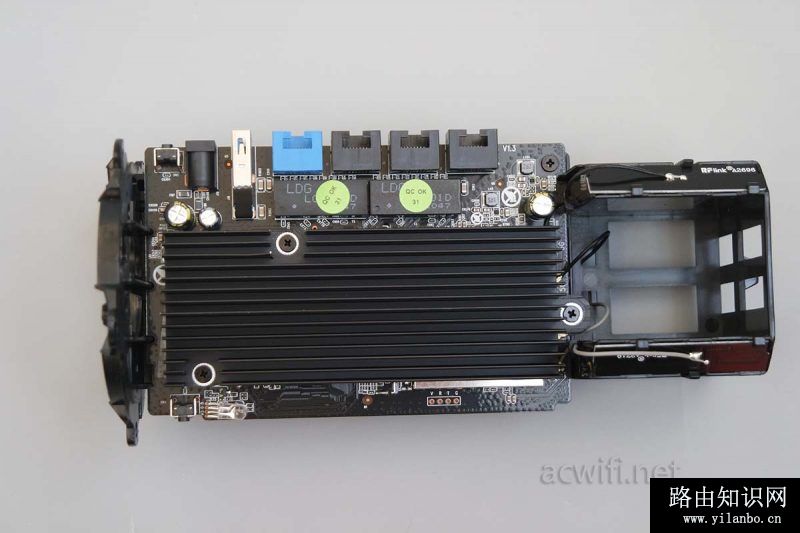

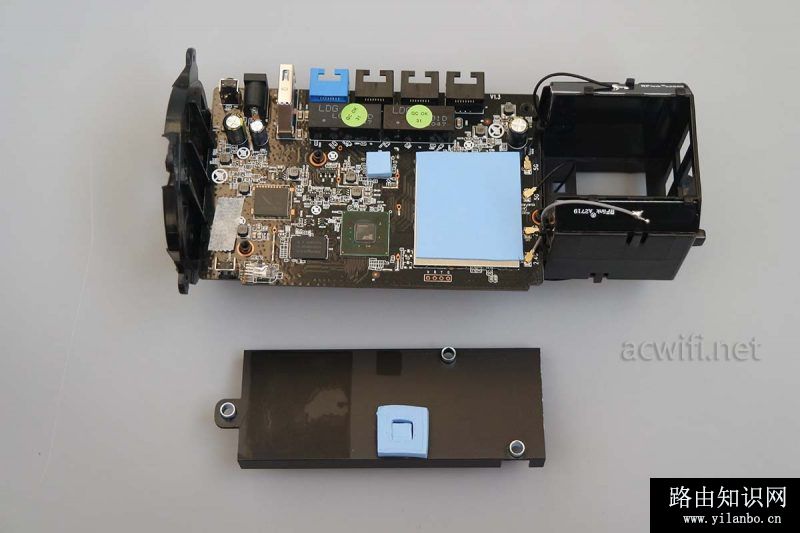

可以看见主板了：

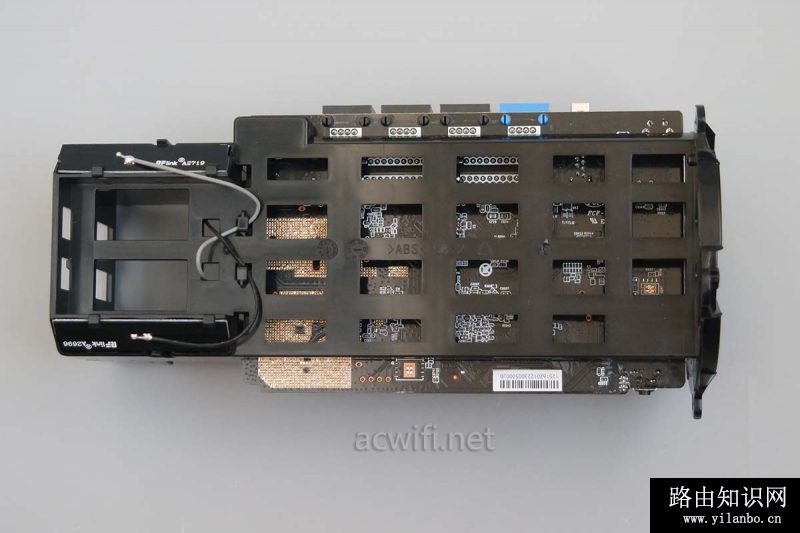

另一面：

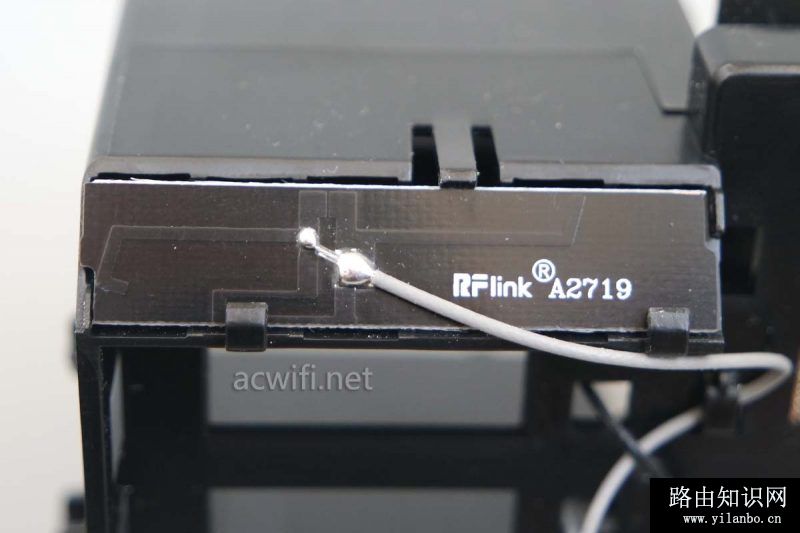

内置了四根PCB天线，其中两根2.4G，两根5G，其中一根天线如下图：

现在想办法把主板从主体支架中取出来，发现要先拆下散热片才能拆天线接头，才能取出主板：

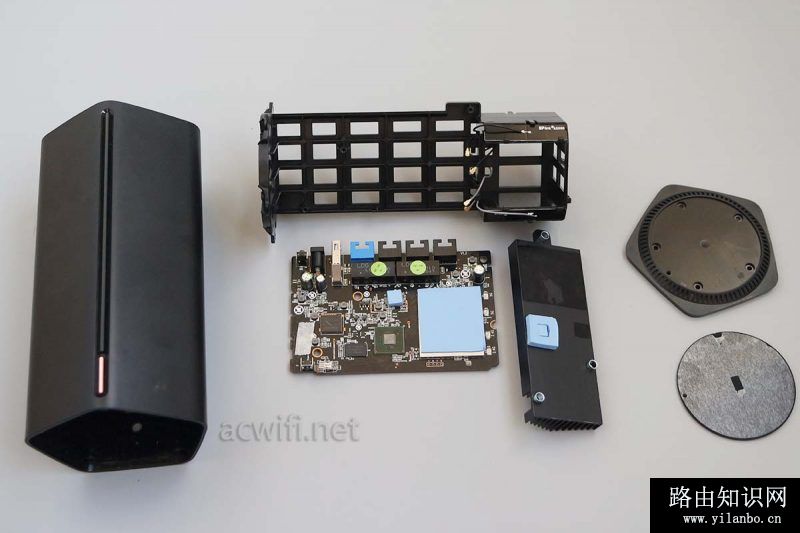

主板取出来了，散热片挺厚重的。CPU、大的金属屏蔽罩、网络芯片与散热片之间均有导热硅胶垫片：

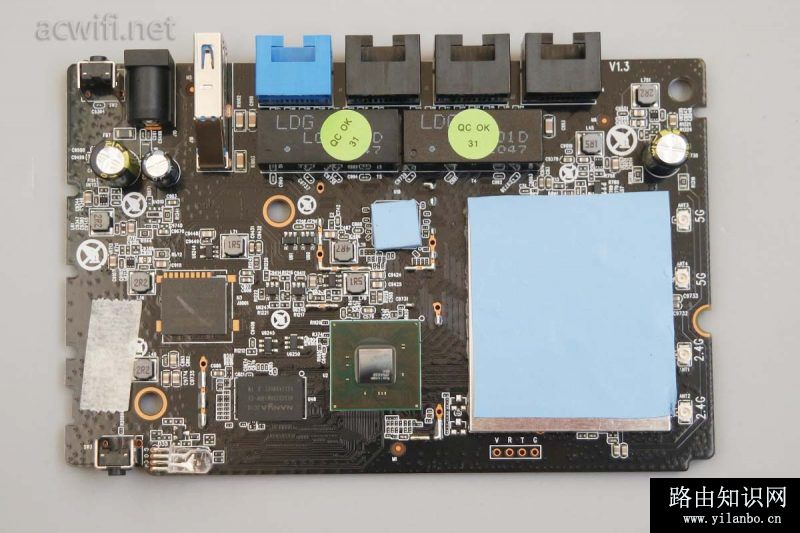

我把看见网口的一面称为主板正面：

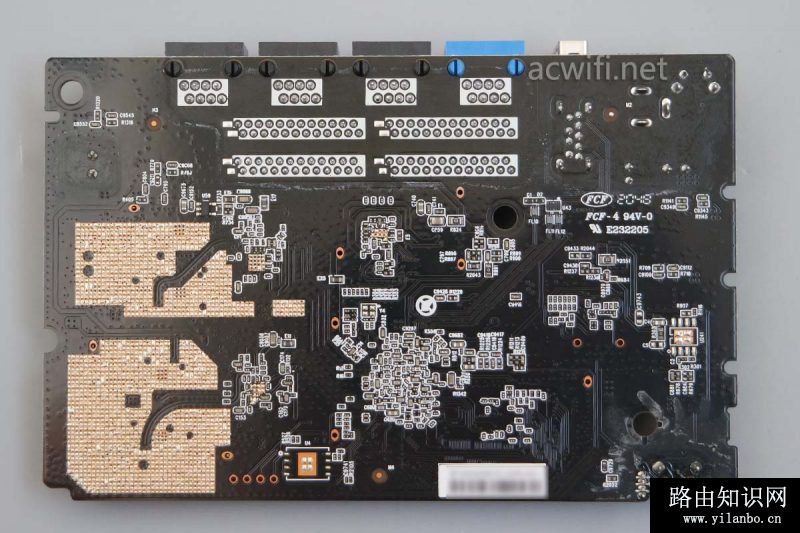

另一面就是主板背面了，背面并没有什么芯片可看：

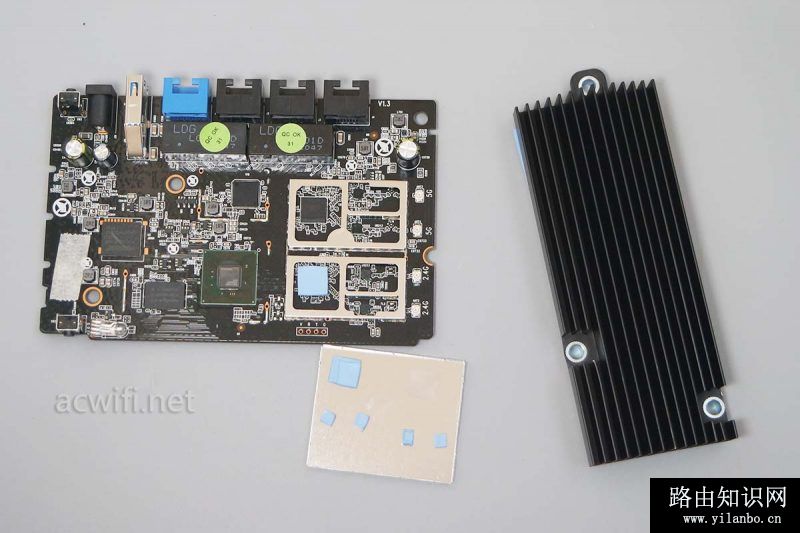

把金属屏蔽罩撬开，看见两颗无线芯片与功放芯片上均有导热硅胶垫片。

先看CPU吧。

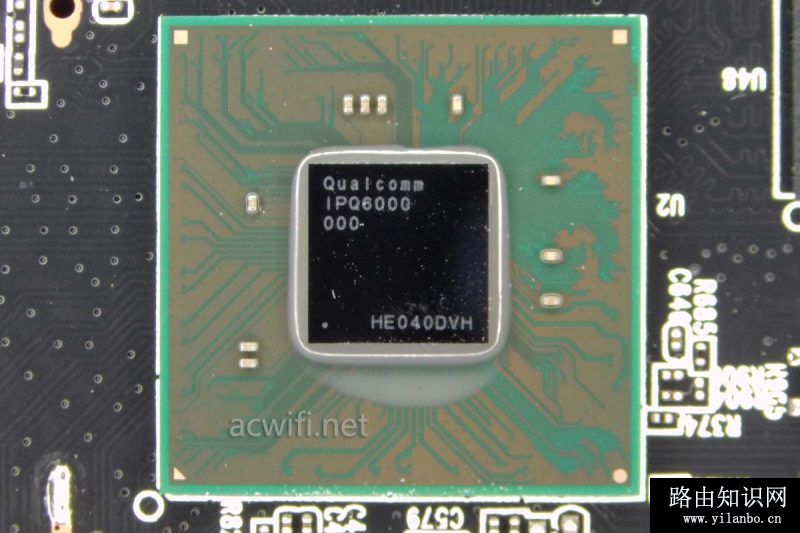

CPU型号是高通的IPQ6000，四核1.2GHz。

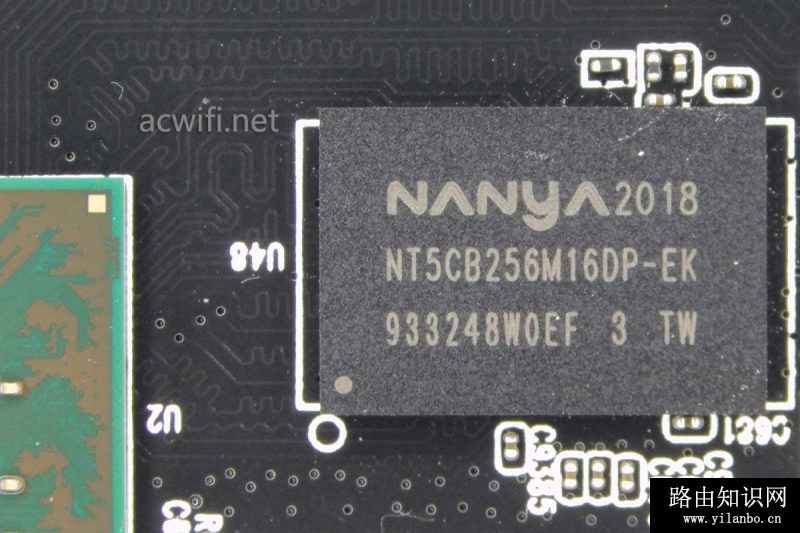

CPU旁边有一颗内存芯片，型号是NT52CB256MB16DP-EK，容量512MB。

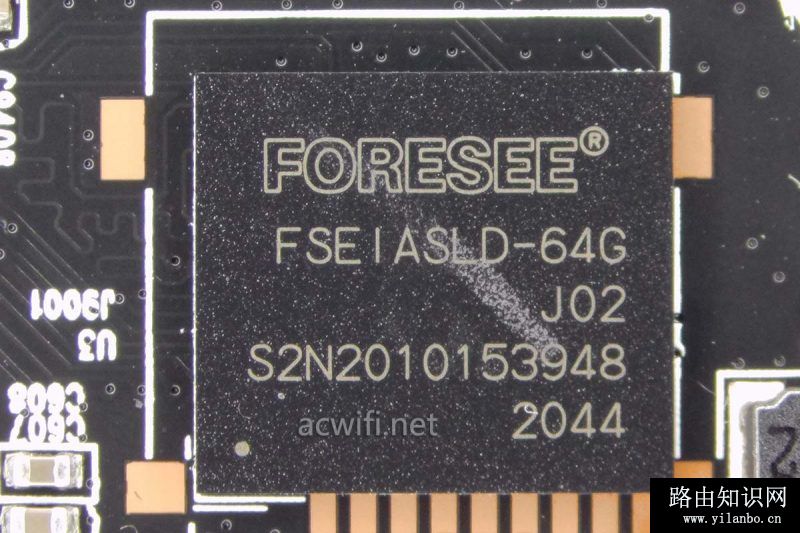

内存旁边有一颗闪存芯片，型号是FSEIASLD-64G，江波龙的64GB eMMC。

网口附近有一颗网络芯片，型号是高通的QCA8075。是一颗五口全千兆以太网PHY芯片，MAC芯片在CPU IPQ6000内集成了。

The QCA8075 Ethernet transceiver is a 5-port, 10/100/1000 Mbps tri-speed Ethernet PHY. The QCA8075 Ethernet transceiver provides physical layer functions for half/full-duplex 10BASE-Te,100BASE-TX, and full-duplex 1000BASE-T Ethernet to transmit and receive data over standard Category 5 (CAT-5) unshielded twisted pair cable.

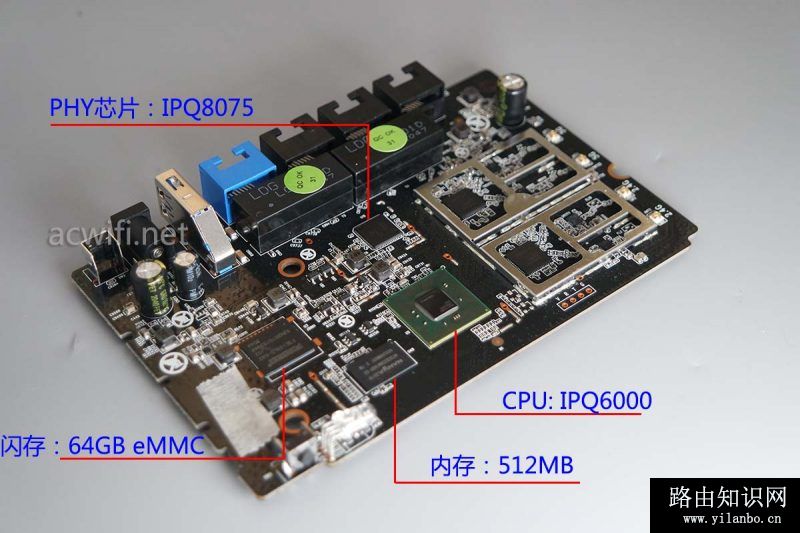

先把以上几颗芯片在主板上汇总一下：

接下来是无线射频电路部分。

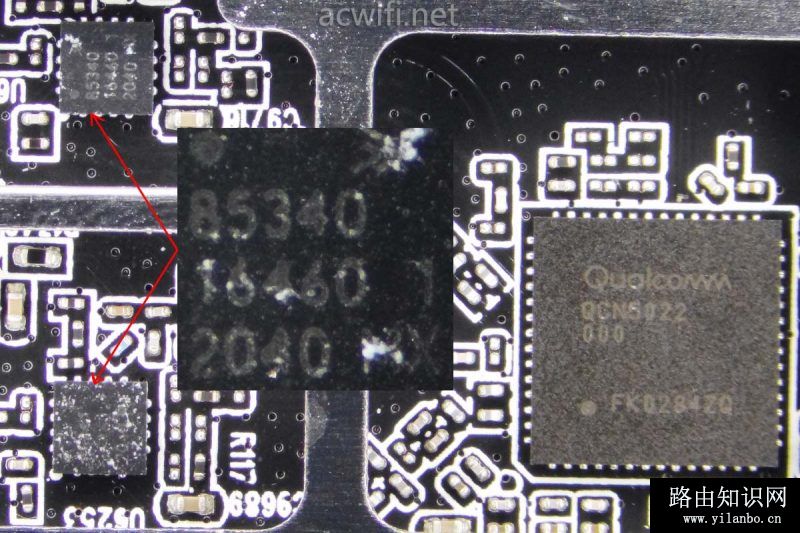

2.4G无线芯片的型号是高通的QCN5022，支持2x2mimo，最高速率574Mbps。外置两路独立的FEM芯片，型号是SKY85340-11。

SKY85340-11是一款2.4G FEM芯片，集成了PA、LNA和收、发切换开关。

查看参数在MCS11，HT20-HT40，-43 dB DEVM   状态下，放大功率+21 dBm，算是中高功率。

5G无线芯片是高通的QCN5052，支持2x2mimo，最高无线速率1201Mbps。外置了两路独立的FEM芯片，型号是SKy85755-11。

SKY85755-11的参数如下：

 Integrated 802.11ax , 5 GHz PA, LNA with bypass, and T/R switch
Fully-matched input and output
Integrated logarithmic power detector and directional coupler
Transmit gain: 32 dB
Receive gain: 14 dB
Output power:
MCS11, +18 dBm, –43 dB EVM
MCS9, +20.5 dBm, –35 dB EVM
MCS7, +22.5 dBm, –30 dB EVM
Small QFN (16-pin, 3 x 3 mm) package

属于中高功率FEM芯片。

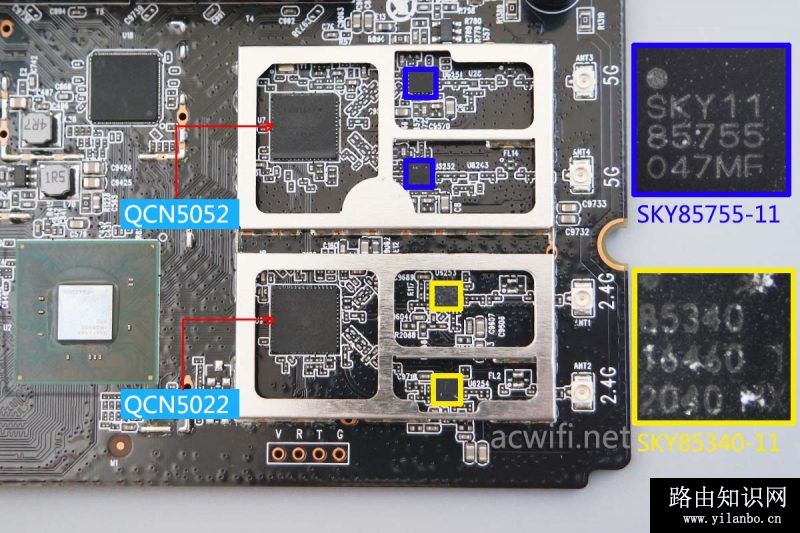

无线射频电路芯片信息汇总图如下：

12V DC电源输入电路与USB3.0接口如下图。USB3.0并没有做屏蔽罩的措施。有一颗10V 220微发和两颗16V 470微发的电容，另一颗在主边的另一边。
