华为HN8145x6光猫拆机万兆EPON【图解】

越洋帮路由网原创：文章是关于"华为HN8145x6光猫拆机万兆EPON【图解】"的相关知识分享，希望可以帮到大家。 - 素材来源网络 编辑:小易。

华为HN8145x6闲鱼价400多元，比之前拆过的HS8145x6和K662要贵一倍，贵的原因嘛，10G光纤模块要贵一些，CPU也不相同。拆机看看吧！

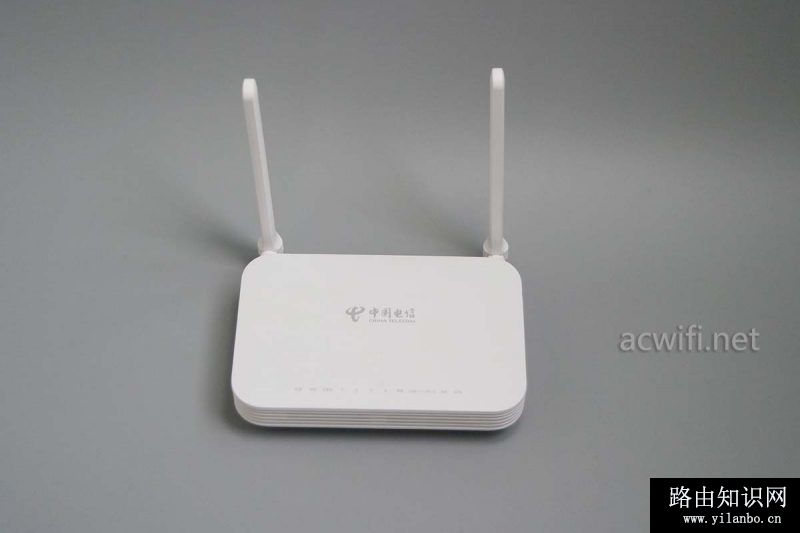

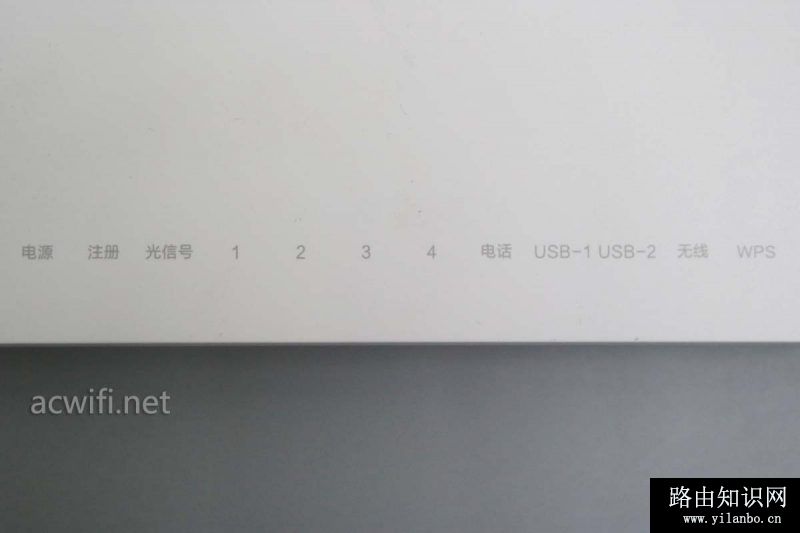

外观是熟悉的模具，熟悉的味道，闻一下有猫的味道。面板上的指示灯：

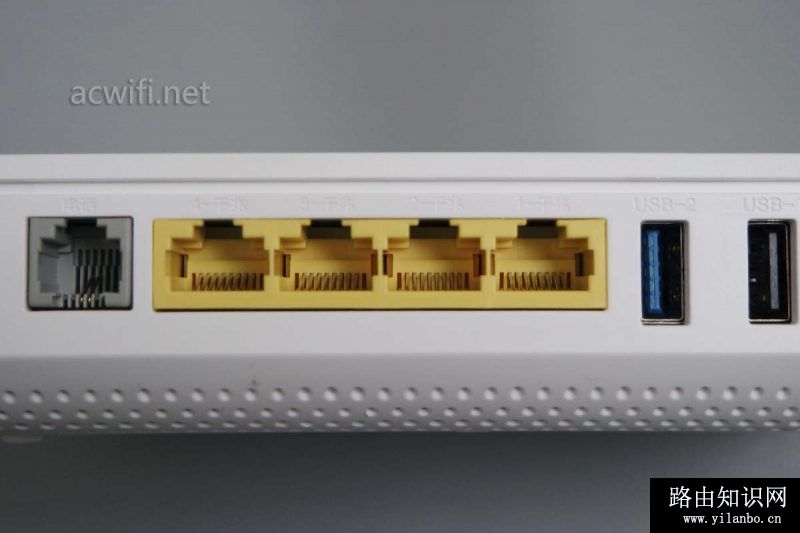

背面接口：

有个蓝色的USB接口可能是USB3.0规格吧？但我测了一下读取速度16MB/秒，写入速度21MB/秒。现实跟理想是有很大的距离，同样也适用于华为光猫的USB口。

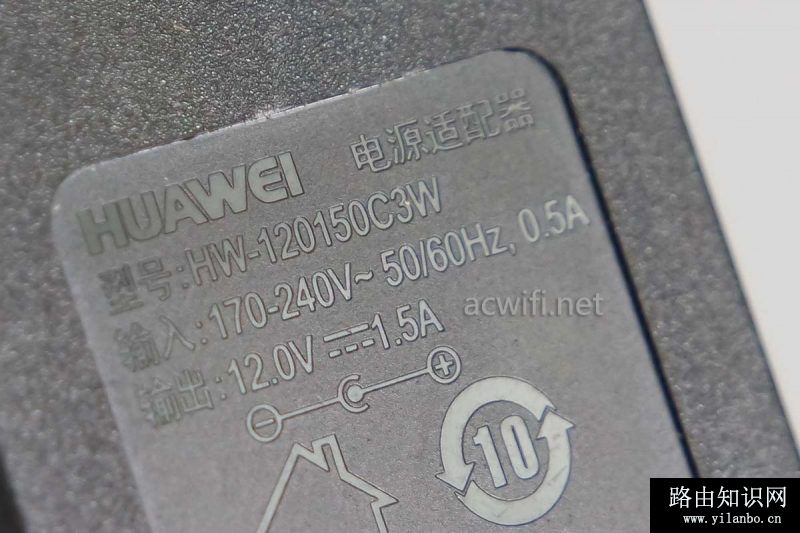

电源是12V/1.5A：

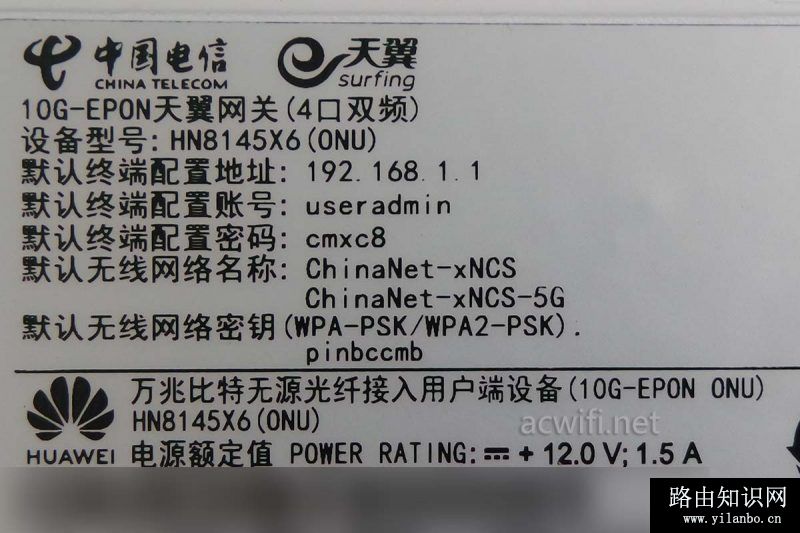

底部的标签信息：（10G-EPON天翼网关，设备型号HN8145X6 ONU）

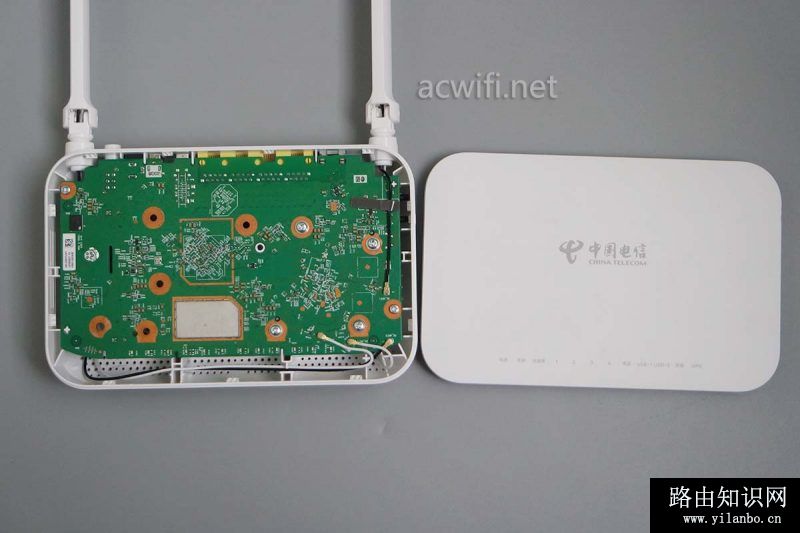

底部就只有一颗螺丝，拧出后撬开外壳：

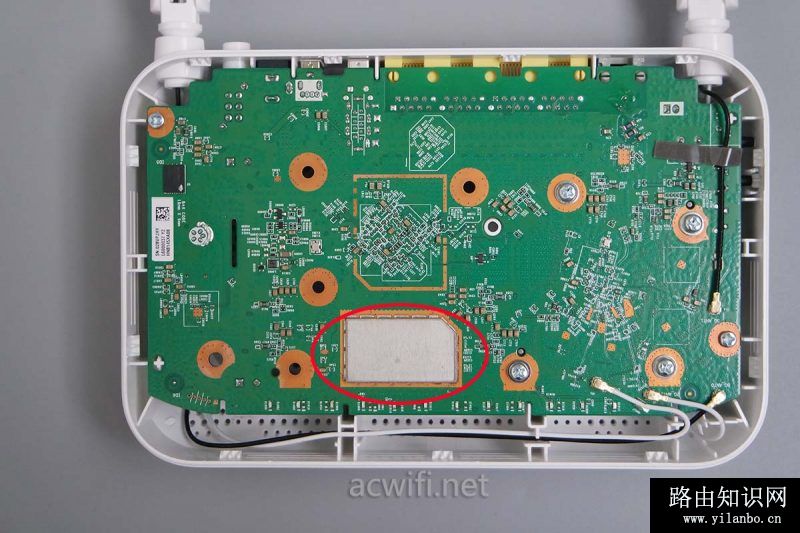

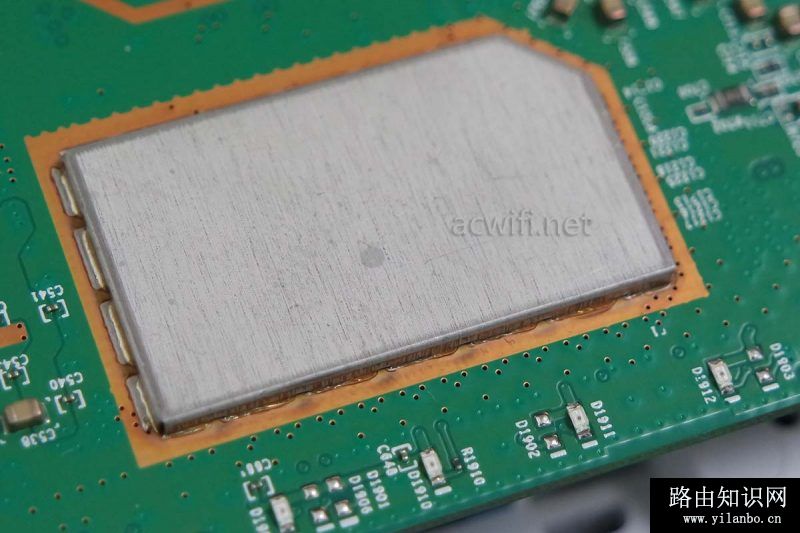

比HS8145x6和k662多了一片金属屏蔽罩，且不可拆，焊接的，如下图红框位置：

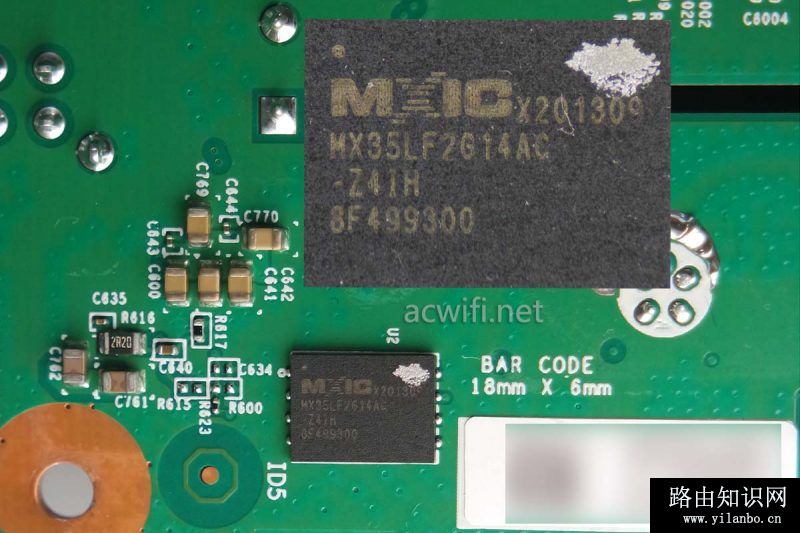

主板的左上角有一颗闪存芯片，型号是MX35LF2G14A，2G/8=256MB容量

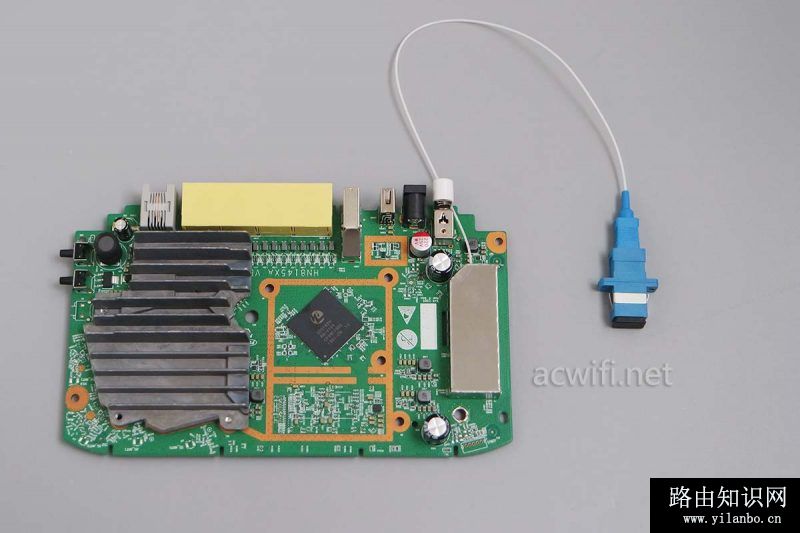

取出主板：

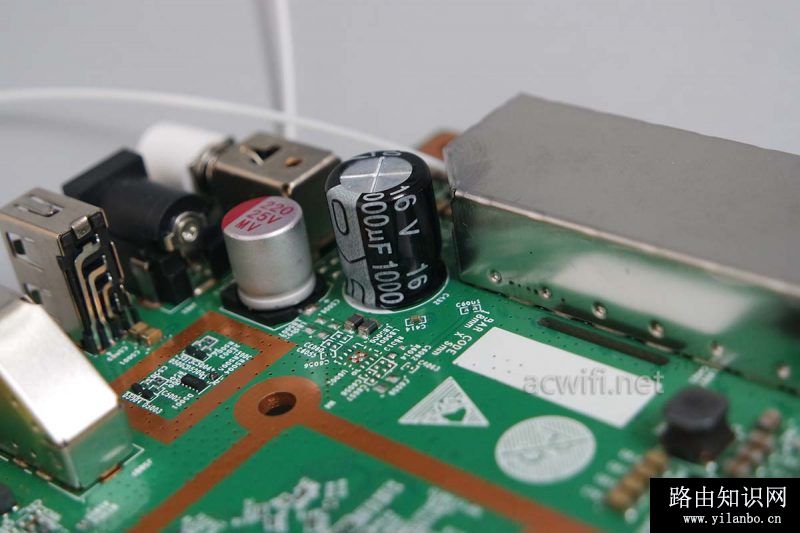

光纤模块的金属屏蔽罩显得额外显眼，体形修长，可以拆开的。

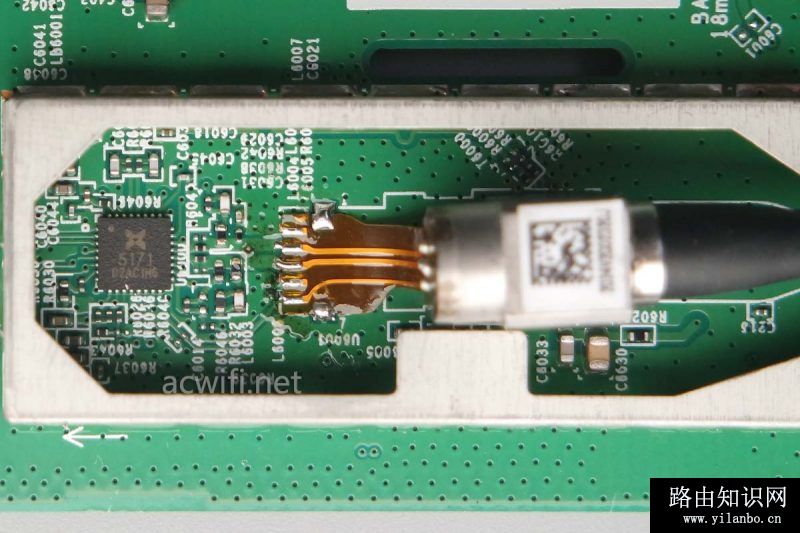

拆开屏蔽罩看清楚：

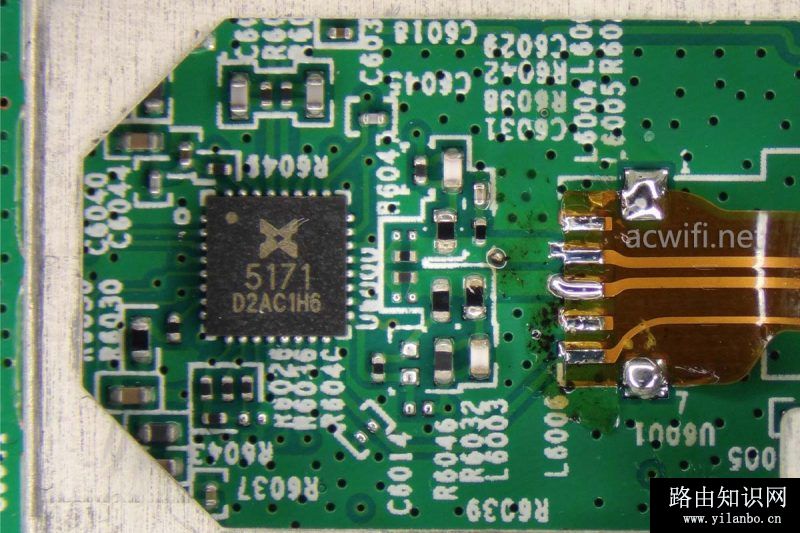

再放大看，有一颗丝印着“5171 D2AC1H6”的芯片，查不到相关信息，有懂的不？

只见CPU并未见有内存芯片，CPU型号是海思的Hi SD5182H，查无资料，据说是双核2.0GHz，集成512MB内存，散热片都不需要用上，证明发热量低。

2021年3月1日更新内容：

”5171“，一颗10G/2.5G/1G 光PHY芯片，LD驱动芯片，（光模块-BOSA，BOSA由ROSA和TOSA组成，即就是发射和接受光的功能模块。）

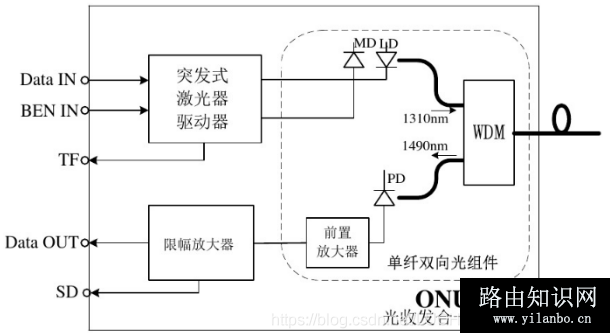

BOSA器件框图：

Hi SD5182H是双核1.2GHz，ARM A9架构。内置四口千兆交换芯片，内置10G/2.5G/1G 光MAC，没有内置RAM。

（HS8145x6与K662c的CPU型号是：SD5117P 双核1.0GHz）
