FARLINK FRL-W6A 是一款AP,且支持Mesh组网。因为它的系统里没有路由功能,只有桥接模式,所以我称它为AP。FRL-W6A拥有一个2.5GbE LAN口,无线芯片使用了Quantenna,是我第一次接触的Quantenna无线产品。而价格方面,我不知道,因为这是厂商送样品给我测试的。

关于它的无线参数和硬件配置,在拆机里面再详细说明,有点复杂。

一、外观

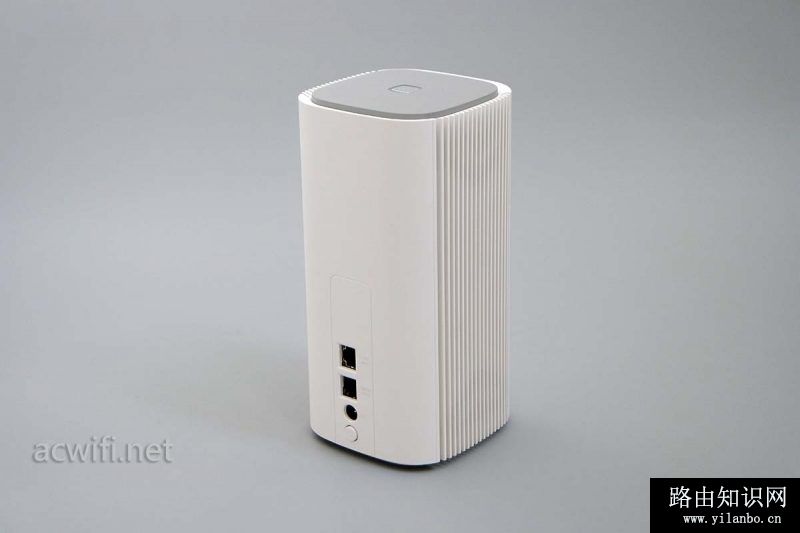

FARLINK FRL-W6A 的外观如下:

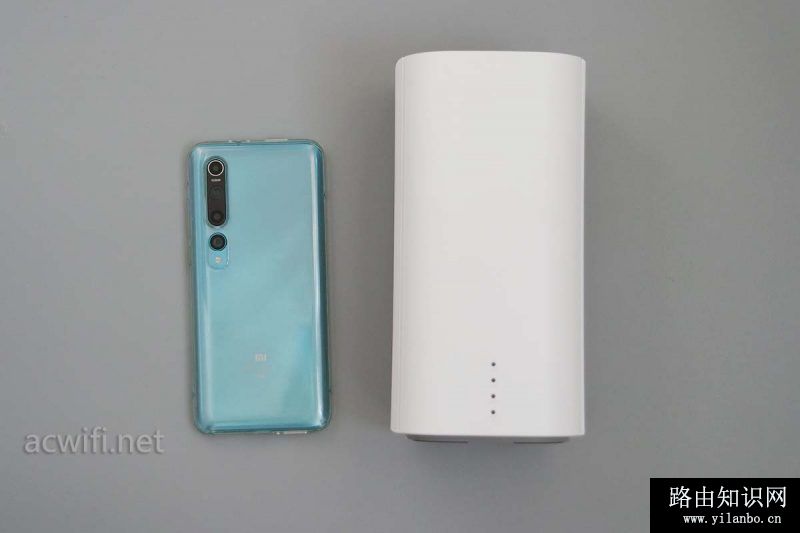

跟小米10手机对比一下尺寸:

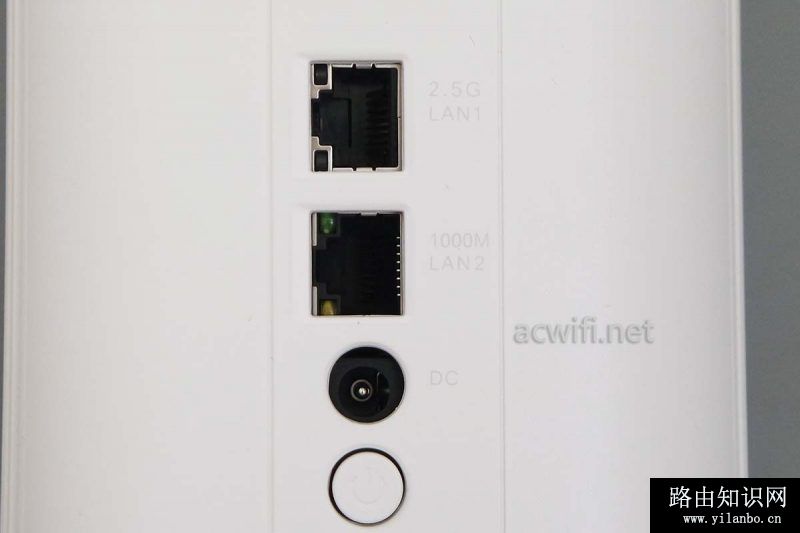

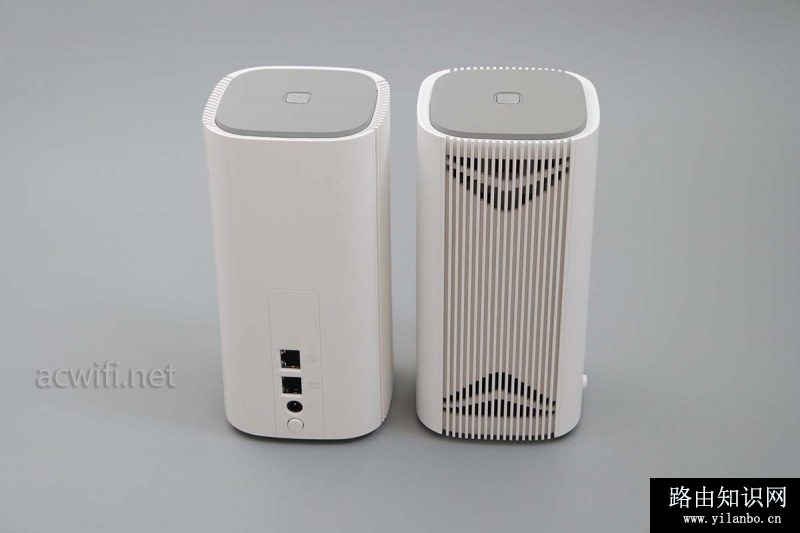

只有两个网口,均是LAN口。一个支持口支持1000Mbps,另一个最高支持2.5Gbps速率。没有WAN口,因为只有桥接模式上网。这款产品的定位就是做AP。

FARLINK FRL-W6A 评测

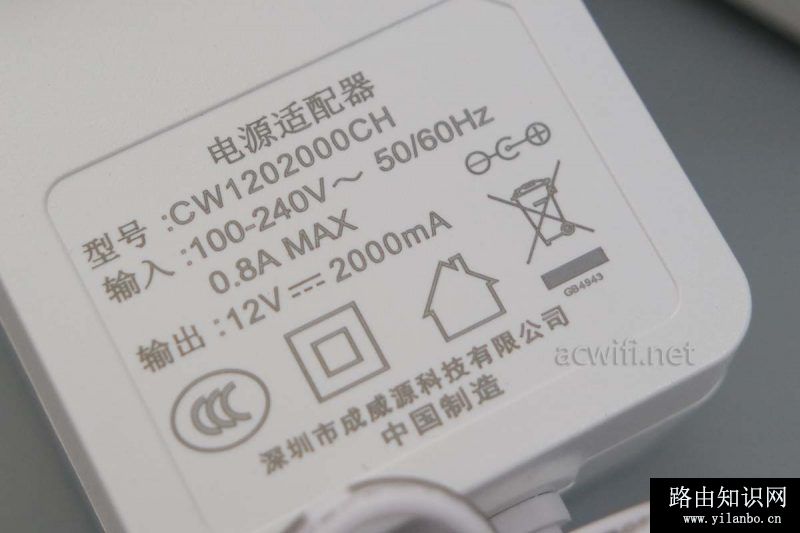

电源输出规格:12V/2A。待机功率有10W,没有USB接口,这电源算是够用的,如果带USB口,至少要3A才足够。

FARLINK FRL-W6A 评测

顶身顶部有一个实体按键,估计是mesh组网呀WPS键。

FARLINK FRL-W6A 评测

这样的外观放在客厅里不违和。

FARLINK FRL-W6A 评测

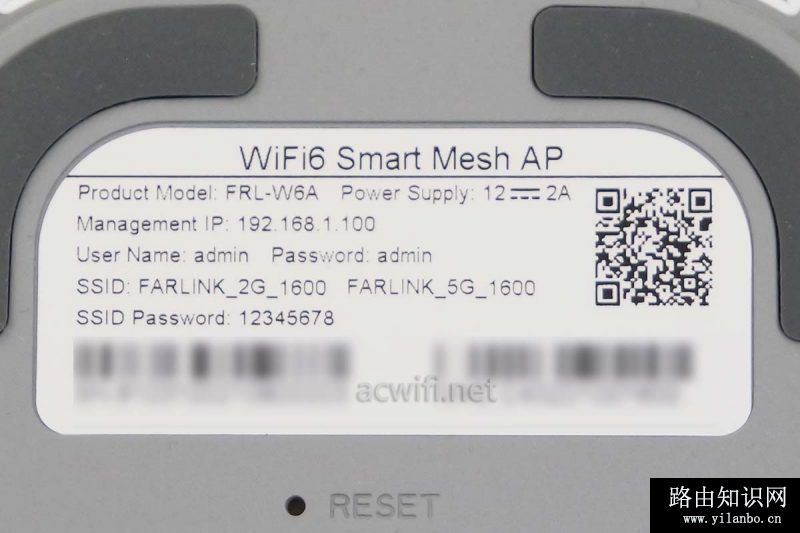

底部的标签信息如下图。WiFI 6 SMart Mesh AP,型号是:FRL-W6A。

FARLINK FRL-W6A 评测

二、拆机

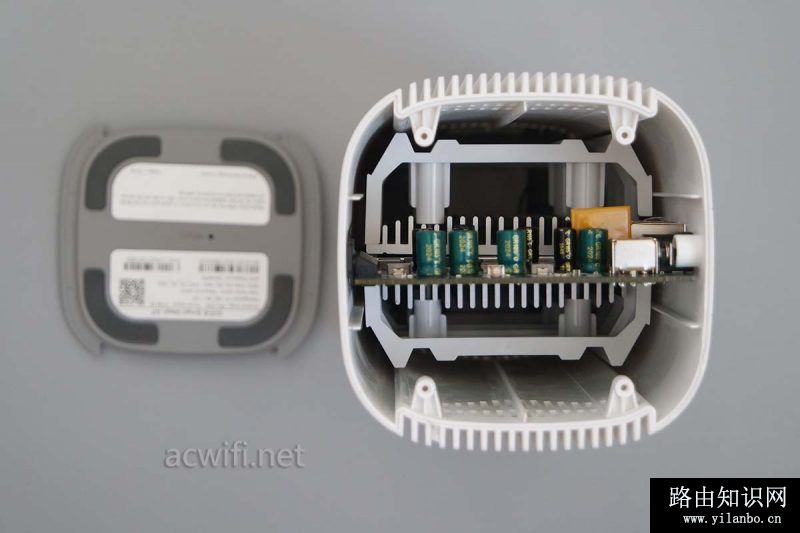

拆下底壳:

FARLINK FRL-W6A 评测拆机

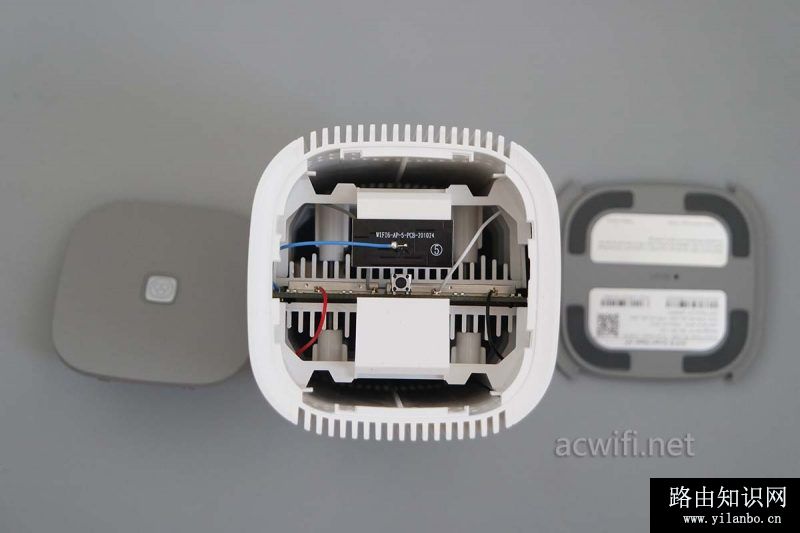

拆下顶壳,看见内置的PCB天线,可以看出一共有五根天线。

FARLINK FRL-W6A 评测拆机

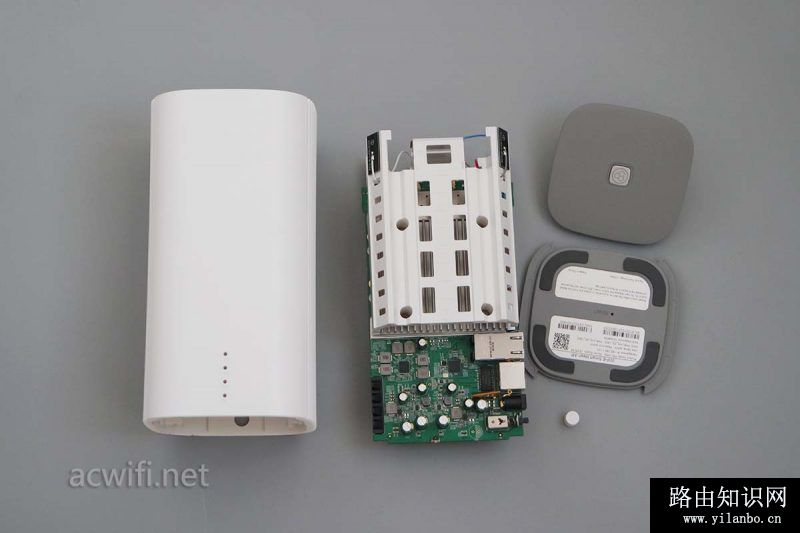

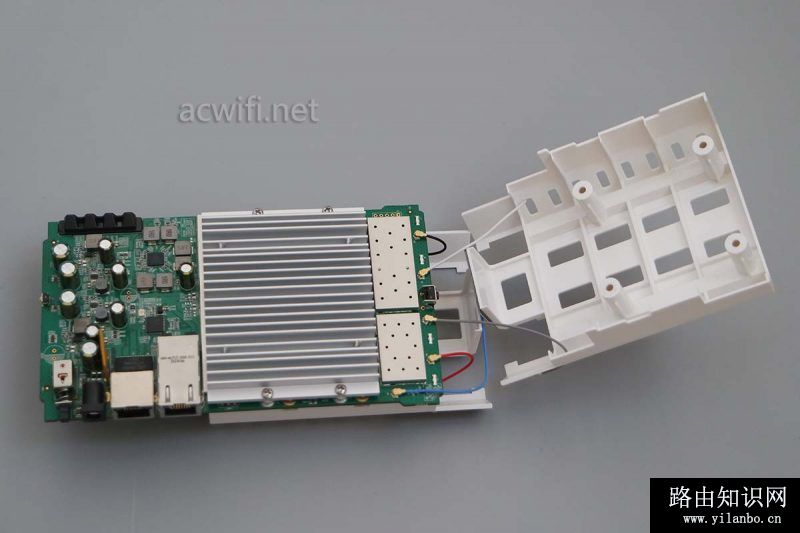

取下电源按钮后,即可把主板抽出来:

FARLINK FRL-W6A 评测拆机

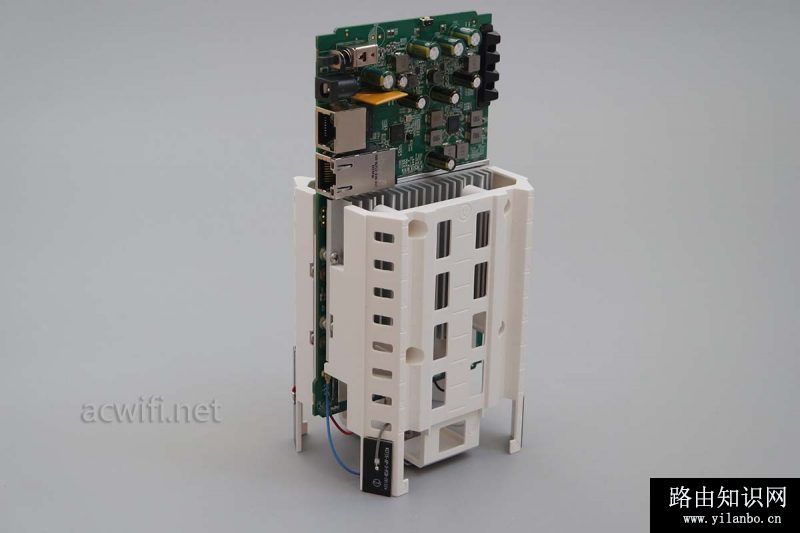

两边都有塑料支撑框架。主要作用我猜是为了布置5根天线。把它倒过来放,有点科技感!

FARLINK FRL-W6A 评测拆机

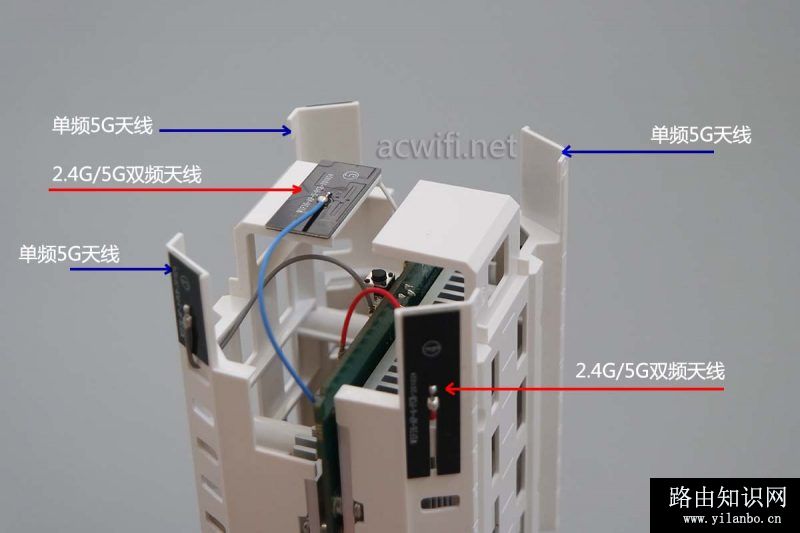

天线定义如下:

FARLINK FRL-W6A 评测拆机

从天线上可以看出,2.4G是2×2 MIMO,5G是5x5MIMO。

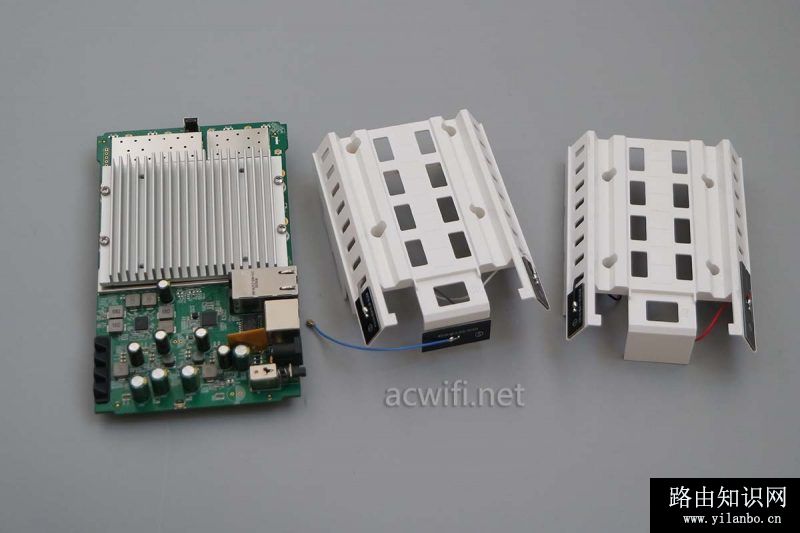

准备卸下塑料结构件:

FARLINK FRL-W6A 评测拆机

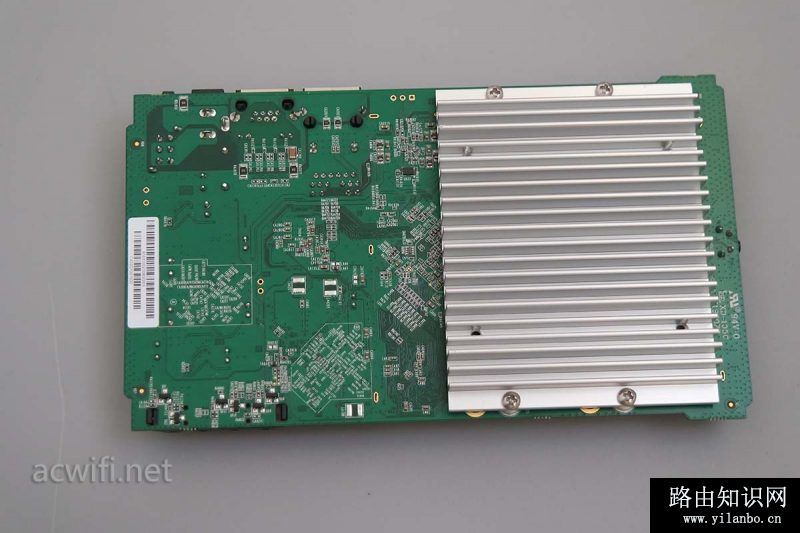

主板的另一面似乎没有主芯片,最后才拆这一面吧,我称它主板背面:

FARLINK FRL-W6A 评测拆机

从主板正面开拆:

FARLINK FRL-W6A 评测拆机

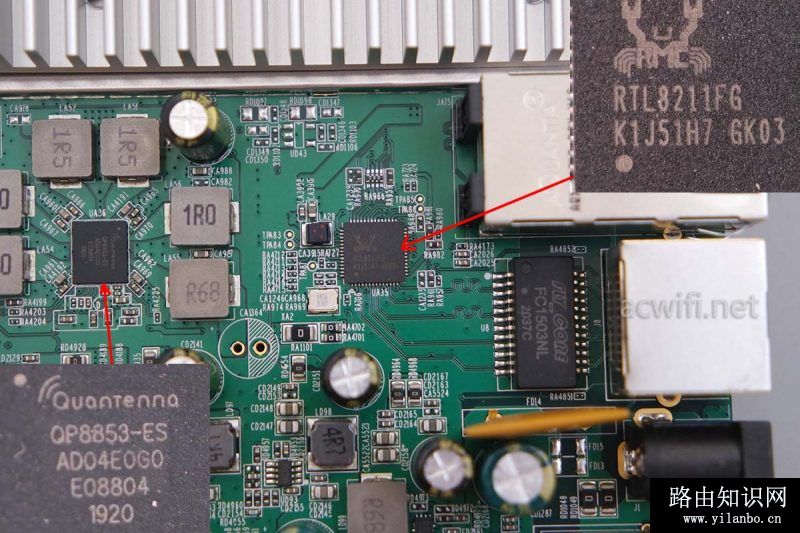

没有散热器的一半主板上有两颗芯片,可以看得出,一颗是电源管理芯片,另一颗是千兆交换机芯片,如下图:

FARLINK FRL-W6A 评测拆机

Quantenna QP8853电源管理IC;详细参数不详。

RTL8211FG是单口千兆交换机芯片,连着一个网络变压器,构成了LAN2 千兆网口。

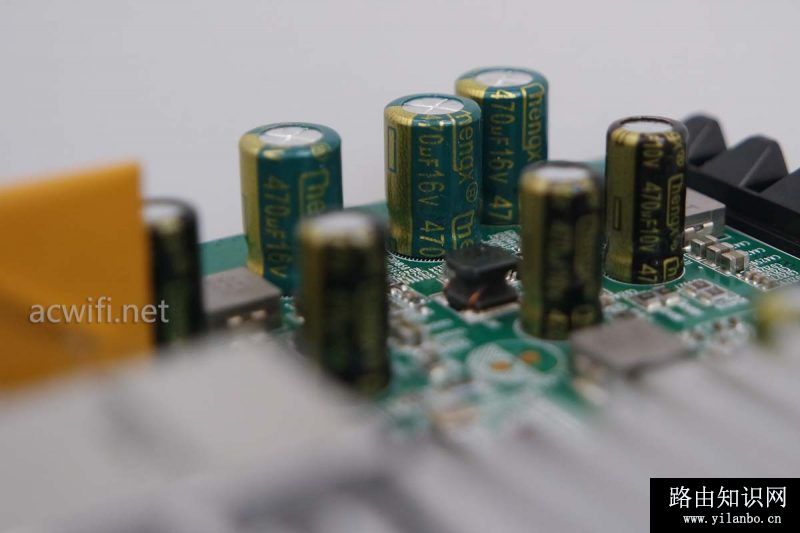

几颗16V/470μF和10V/470μF电容:

FARLINK FRL-W6A 评测拆机

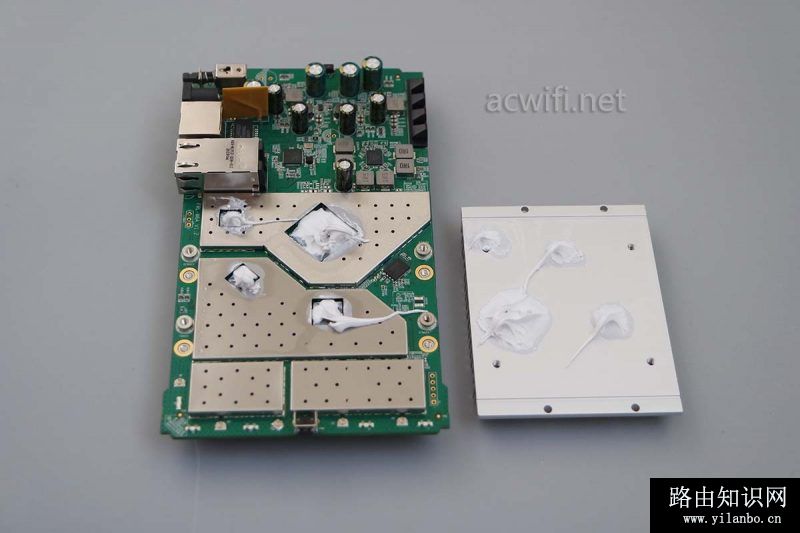

取下主板正面上的散热器,几颗主芯片上没有采用导热硅胶,而是直接堆放了导热硅脂,从导热指数来看,导热硅脂会比导热硅胶垫片高。在其它的机型中也有这样的应用。对我来说,容易弄脏。

FARLINK FRL-W6A 评测拆机

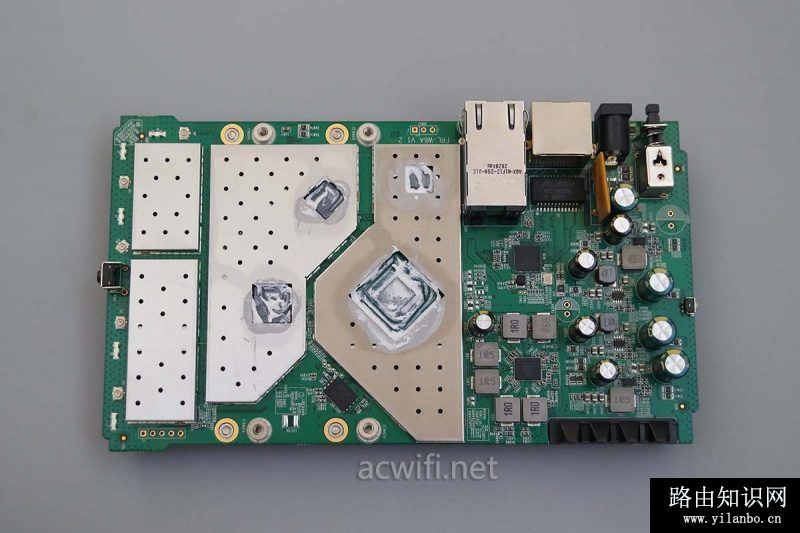

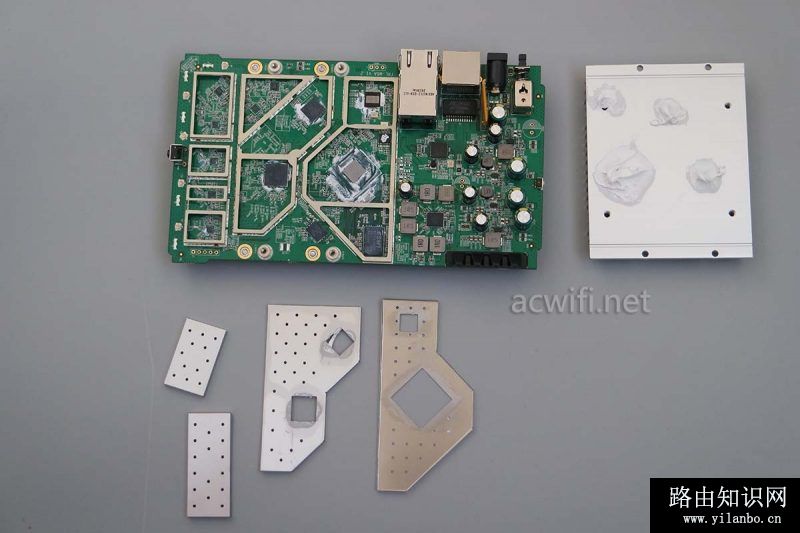

把硅脂收集起来后拆出金属屏蔽罩:

FARLINK FRL-W6A 评测拆机

FARLINK FRL-W6A 评测拆机

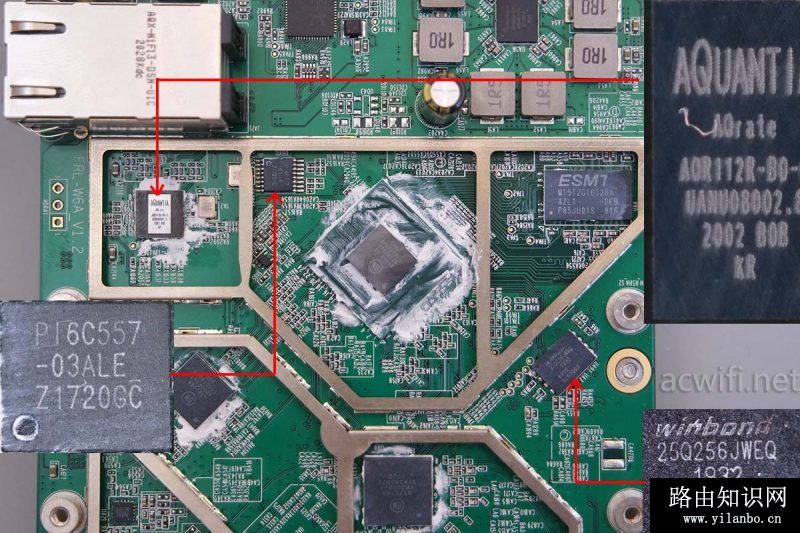

靠近网口的一颗PHY芯片,型号是AQR112R,单网口最高速率2.5Gbps。2.5GBASE-T/1000BASE-T/100BASE-TX Ethernet PHYs。

PI6C557-03是一颗PCIe 2.0时钟发生器,与PCIe接口的工作有关。

W25Q256JWEQ是一颗闪存芯片,容量16MB。
FARLINK FRL-W6A 评测拆机

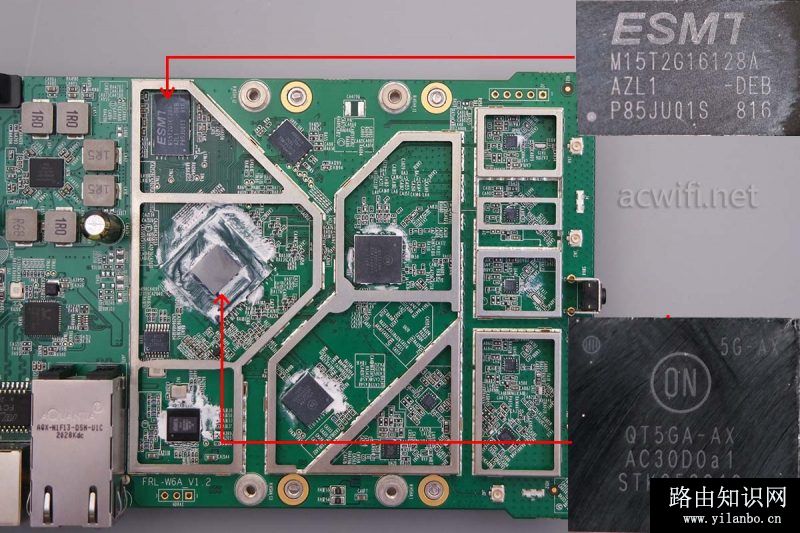

下图,内存芯片型号是M15T2G16128A,容量256MB;

主控芯片的型号是QT5GA-AX。(芯片上的”ON“标志,代表ON Semiconductor 安森美公司,收购了Quantenna)

FARLINK FRL-W6A 评测拆机

QT5GA-AX的参数如下:

Dual-Band Dual-Concurrent Modem- ViSion Cloud ManagedUp to 5×5 5 GHz + 2×2 2.4 GHz
5 GHz Modem- Industry’s Highest Performance 802.11ax/ac/n/a/g/b WiFi 6 DBDC Baseband Chip- Up to 5 Streams in 5×5 MIMO Configuration
2.4 GHz Modem- Support for 802.11ax/n/g/b- Up to 2 Streams in 2×2 MIMO Configuration
Embedded Processors- DSP Processors- Support for Minimum Burden on the Host CPU
Hardware Datapath- Layer 2/3 Switching Supported,Including Full HW VLAN Support- Layer 3 Stream Identification

这算是一颗DSP处理器,集成了CPU,没见CPU频率参数,也没找到其它类似CPU的芯片。只能这样解释了,DSP是数据信号处理器,比如MT7911AN、MT7975AN这些也是属于DSP。

2.4G支持2x2mimo,5G支持5x5mimo,我第一次接触5x5mimo。

QT5GA-AX will be the first chip in the industry to support the 5×5 with 5 streams and MU-MIMO。

如果真是5x5mimo,那么MU-MIMO的效果,会比4x4mimio要好些。怎么说呢?感觉吧!

5×5和mu-mimo我会作详细一点的测试,看个究竟!

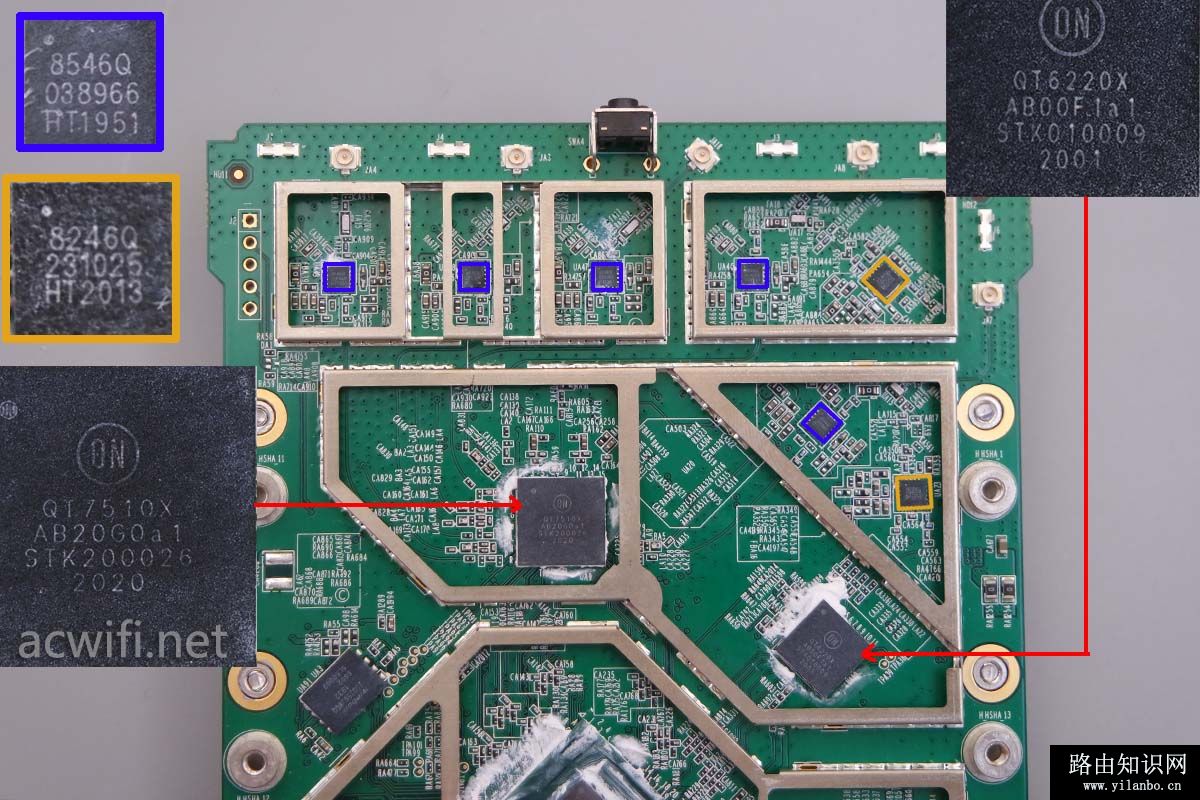

下图的信息量比较多,蓝色框是5G FEM芯片,型号是KCT8546Q,黄色框是2.4G FEM芯片,型号是KCT8246Q,都是康希通信科技公司的产品。

五颗5G FEM芯片从QT7510X芯片引出,两颗2.4G FEM芯片从QT6220X芯片引出。其中有两路5G与两路2.4G共用双频天线。

QT7510X

QT7510X是一颗5G射频收发器,参数如下:

5Tx/5Rx Chains to Support True 5×5 MIMO System
5 GHz Operation Mode
Supports 20/40/80/160 MHz Bandwidth in 5 GHz System

支持5T5R,真实的5x5mimo,支持160MHz,但这款硬件只在Wi-Fi 5下支持160MHz,在Wi-Fi 6只支持80MHz。

我没有5x5mimo的网卡,所以现在我还不知道它的最高连接速率是多少!!!

QT6220X是一颗2.4G射频收发器,参数如下:

2Tx/2Rx Chains to Support 2×2 MIMO System
2.4 GHz Operation Mode
Supports 20/40 MHz BW in 2.4 GHz System
IEEE 802.11ax/n/g/b Compliant

2.4G在40MHz频宽下,WIFI6最高速率573Mbps。

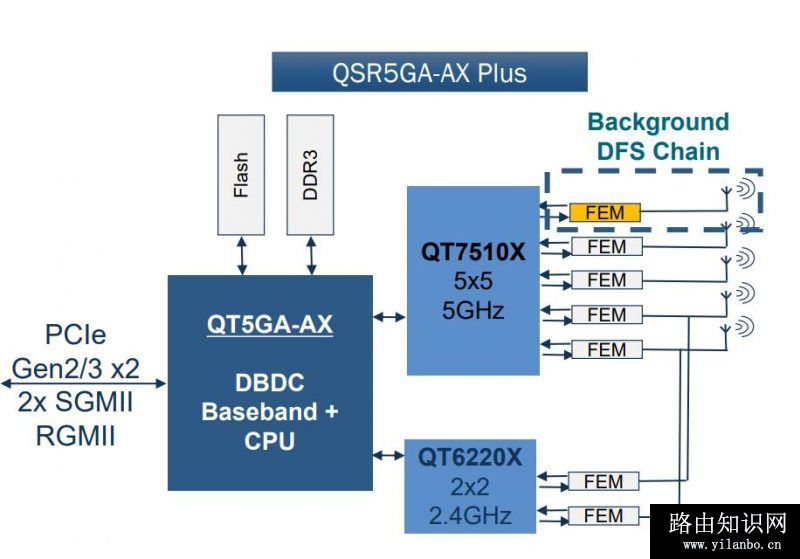

QT5GA-AX与QT7510X、QT6220X的关系如下:

QSR5G-AX Plus

这些都是在网上找到的资料描述:
